Classificação estrutural do transformador imerso a óleo

Otransformador imerso a óleoPode ser dividido no tipo de núcleo de ferro - transformador imerso a óleo e transformador tipo shell de ferro. Se o enrolamento for enrolado em torno do núcleo de ferro, é um transformador imerso a óleo do tipo núcleo de ferro. Por exemplo, o núcleo é enrolado em torno do enrolamento, e o transformador imerso a óleo é um tipo de concha de ferro. Os dois são apenas ligeiramente diferentes na estrutura, e não há diferença essencial em princípio. O transformador imerso a óleo é composto principalmente de um núcleo de ferro, enrolamento, tanque de óleo, travesseiro de óleo, manga isolante, troca de torneira e relé de gás. Em seguida, vamos dar uma olhada na classificação da estrutura do transformador.

Esta é a lista de conteúdo:

l o núcleo do transformador imerso a óleo

l enrolamento de transformador imerso a óleo

l o tanque de óleo do transformador imerso a óleo

O núcleo do transformador imerso a óleo

O núcleo de ferro é a parte do circuito magnético do transformador. Otransformador imerso a óleogerará perda de histerese e perda de corrente de redemoinho durante a operação e gerar calor. Para reduzir a perda de calor e o volume e o peso, o núcleo do transformador imerso a óleo é feito de uma chapa de aço silicone orientada para a frio com alta permeabilidade inferior a 0,35mm. De acordo com o arranjo de enrolamento no núcleo de ferro transformador, há tipo de núcleo de ferro e tipo de concha de ferro.

Em um transformador imerso a óleo de grande capacidade, para tornar o calor emitido pela perda de núcleo transformador imerso ao óleo pode ser totalmente retirado pelo óleo isolante durante a circulação, para obter um bom efeito de resfriamento, é frequentemente instalado no óleo Núcleo de transformador imerso há passagens de óleo de refrigeração.

Enrolamento de transformador imerso a óleo

Tanto o enrolamento quanto o núcleo de ferro são os componentes principais do transformador. Uma vez que o enrolamento do transformador imerso a óleo tem resistência ou há resistência de contato na articulação, é conhecida da lei de Joule para gerar calor. Portanto, o enrolamento do transformador imerso a óleo não pode passar uma corrente maior que a corrente nominal por um longo tempo. Além disso, quando uma corrente de curto-circuito é passada, uma grande força eletromagnética será gerada no enrolamento do transformador para danificar o transformador. O enrolamento de transformador imerso a óleo básico tem dois tipos: concêntricos e sobrepostos.

As principais falhas do enrolamento do transformador imerso a óleo são curtas entre curvas e curto-circuito para a casca. O curto-circuito turno-a-toca é causado principalmente pelo envelhecimento do isolamento, ou devido à sobrecarga do transformador imerso a óleo e danos mecânicos ao isolamento durante o curto-circuito. O nível de óleo no transformador cai para que, quando os enrolamentos sejam expostos ao nível de óleo, um curto-circuito entre as voltas também pode ocorrer. Além disso, quando o transformador passa por um curto-circuito, o enrolamento do transformador é deformado devido ao efeito da sobrecorrente, o que causa danos mecânicos ao isolamento e também causa um curto-circuito entre as voltas. Quando o transformador imerso a óleo transforma-se em curto-circuito, a corrente no enrolamento de curto-circuito pode exceder o valor nominal, mas toda a corrente de enrolamento do transformador não pode exceder o valor nominal. Nesse caso, a proteção do gás transformador imerso a óleo operará e o dispositivo de proteção diferencial também operará quando a situação é séria. O curto-circuito à concha de transformador imerso a óleo também é causado pelo envelhecimento do isolamento do transformador imerso a óleo, óleo úmido, gota de nível de óleo, ou vovola de luz e operação de operação. Além disso, quando o transformador atravessa um curto-circuito, o enrolamento do transformador é deformado devido à sobrecorrente, o que também causará um curto-circuito à casca. Quando a casca do transformador imerso a óleo é de curto-circuito, o dispositivo de proteção de gás e a proteção de aterramento são geralmente ativados.

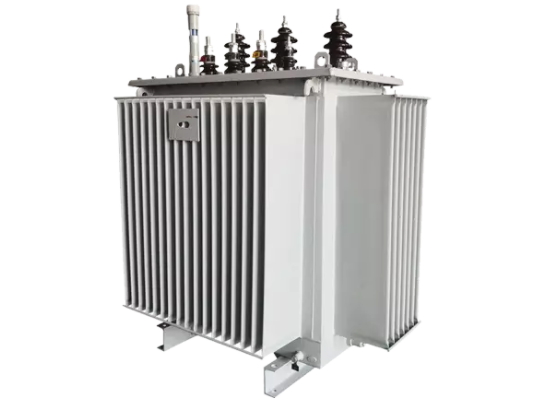

O tanque de óleo do transformador imerso a óleo

O corpo (enrolamento e núcleo de ferro) dotransformador imerso a óleoé instalado em um tanque de óleo cheio de óleo transformador, e o tanque de transformador imerso a óleo é soldado com placas de aço. O tanque de óleo do transformador imerso a óleo médio e pequeno consiste em um caso e uma capa. O corpo do transformador imerso a óleo é colocado no caso, e o transformador imerso ao óleo pode ser levantado para manutenção abrindo a tampa do transformador imerso a óleo.

Zhejiang Shuntong Electric Co., Ltd. é uma empresa de fabricação profissional integrando desenvolvimento, produção, vendas e serviço. A empresa foi criada em 2009 e localiza-se na cidade de Liushi, \"Capital de poder da China \", especializada na produção de vários equipamentos de alta e baixa tensão. Os principais produtos são transformadores de tipo seco, transformadores imersos de óleo, transformadores especiais, subestações tipo caixa, caixas de junção a cabo, conjuntos de equipamentos completos de alta e baixa tensão, equipamentos de regulagem de tensão, etc. O acima está relacionado à classificação de estrutura transformador imerso a óleo. A empresa tem uma compreensão clara da classificação estrutural de transformadores imersos de óleo, e os materiais selecionados são de boa qualidade. Se você estiver interessado em um transformador imerso a óleo, entre em contato conosco, nosso site é www.sntoom.com.
