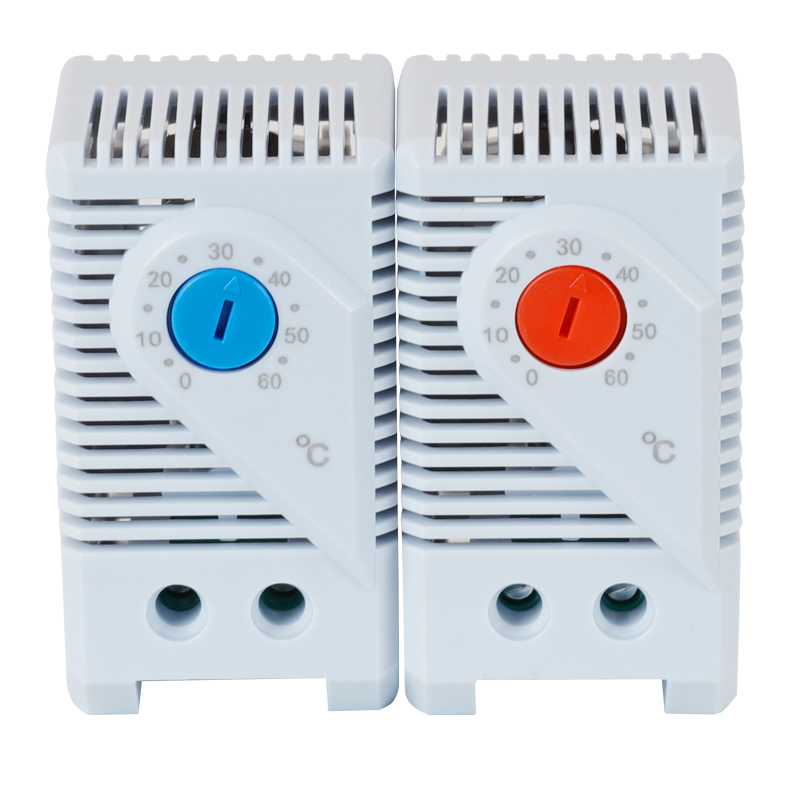

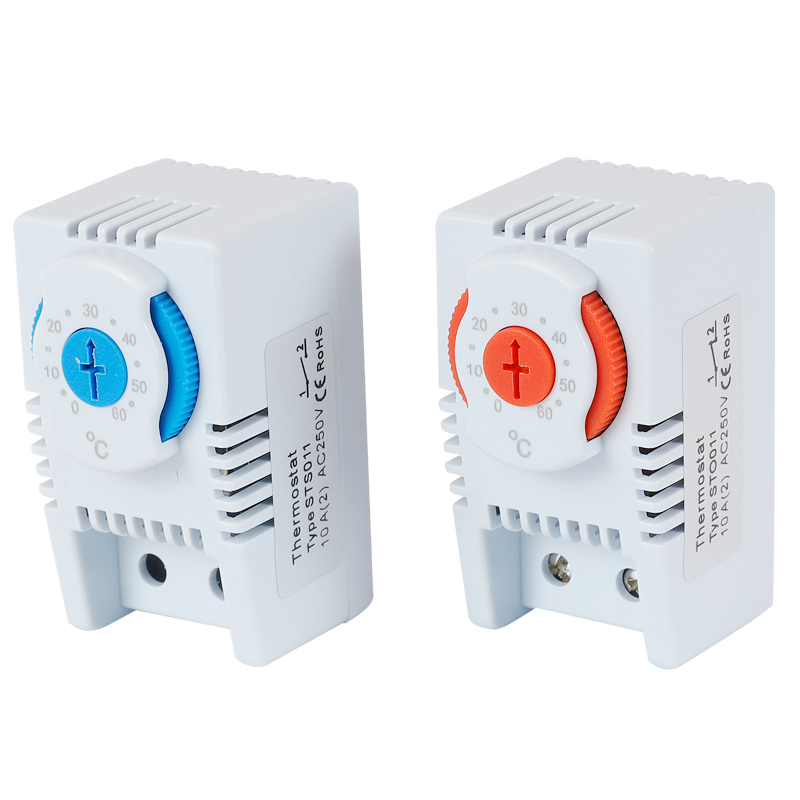

Pequeno termostato compacto
SNTOOM
Vantagens e recursos do produto
Design pequeno e portátil
Design pequeno e portátil
Eficiência energética
Fácil de instalar
Construção durável
Aplicações versáteis
Instalação e instruções
Reúna todas as ferramentas necessárias e verifique se a superfície da instalação está limpa e plana. Verifique os componentes do termostato quanto a qualquer dano.

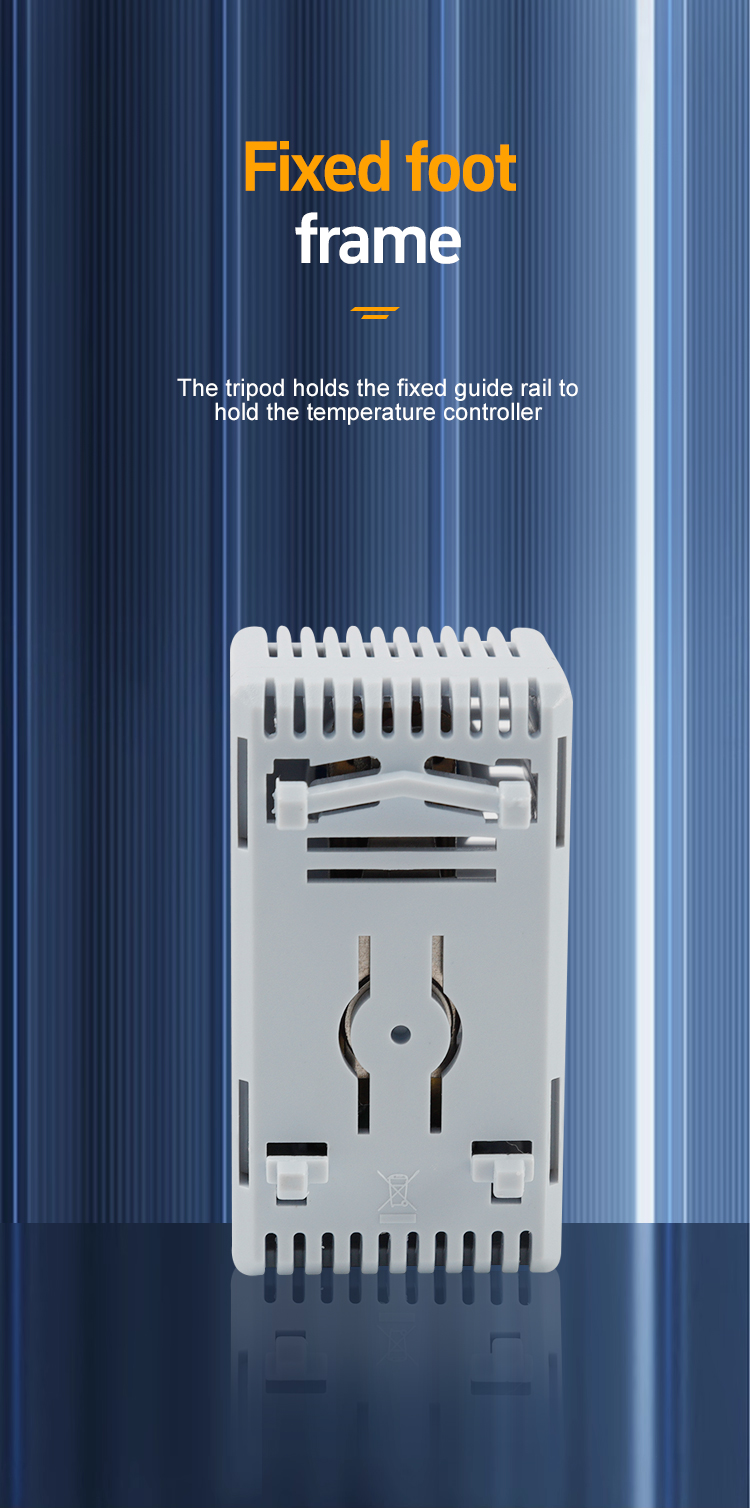

Prenda a estrutura do pé fixo ao local desejado usando parafusos. Verifique se está preso com segurança para apoiar o termostato.

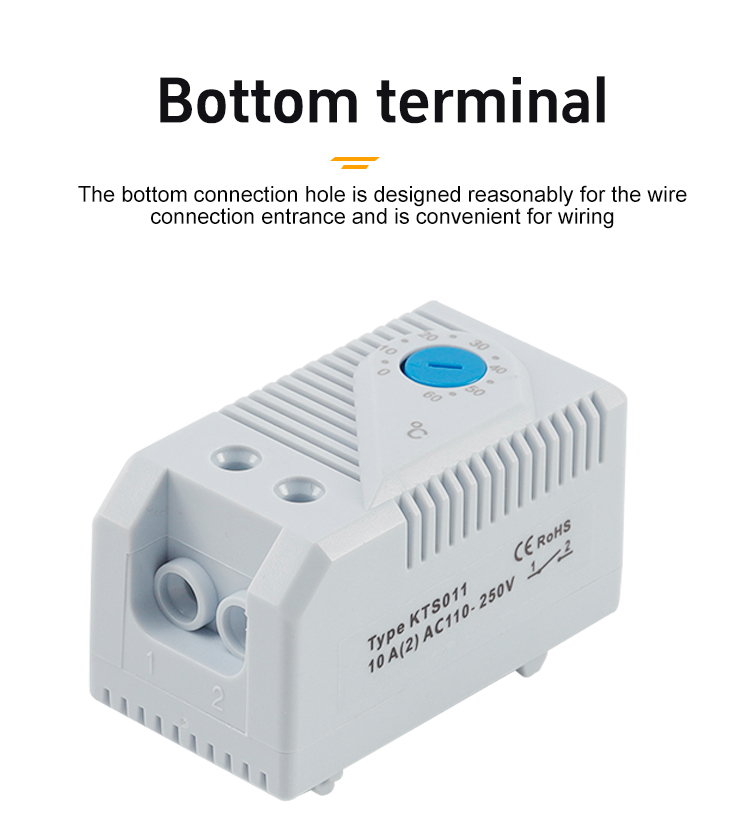

Conecte os fios de energia ao terminal inferior do termostato. Siga o diagrama para obter a fiação correta, garantindo conexões soltas.
Coloque cuidadosamente o termostato na estrutura do pé fixo, garantindo que ele se encaixe perfeitamente e com segurança sem lacunas.
Ajuste as configurações de tensão conforme seus requisitos usando o recurso de ajuste de tensão no termostato.
Ligue a energia e teste o termostato para garantir que ele opere corretamente. Verifique a sensibilidade do controle de temperatura e faça os ajustes necessários.
Nota: Verifique se o termostato pequeno e compacto está instalado em uma superfície plana e estável, longe de fontes de calor. Evite umidade e temperaturas extremas para garantir operação e longevidade precisas.

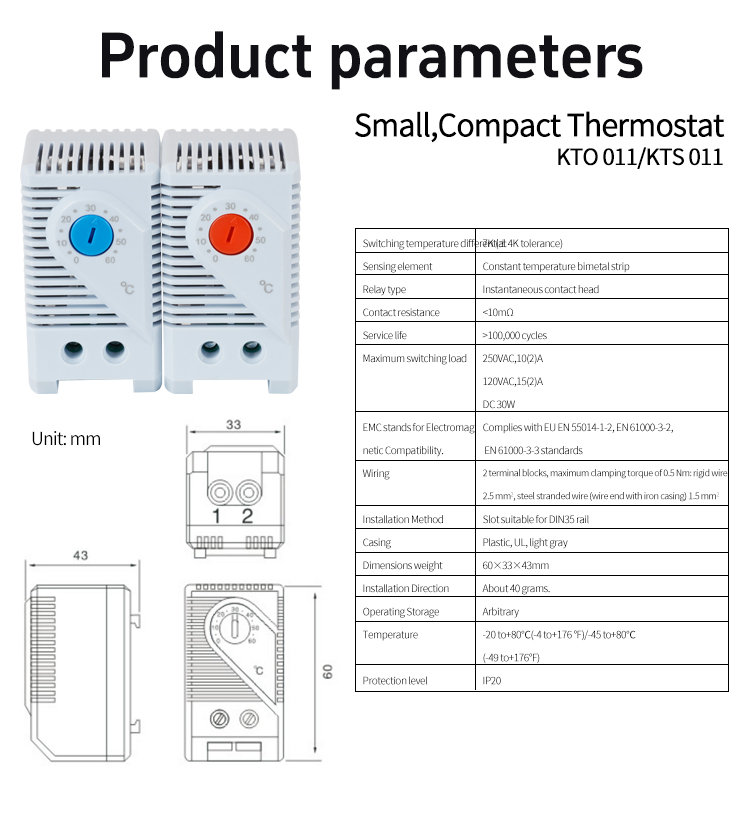

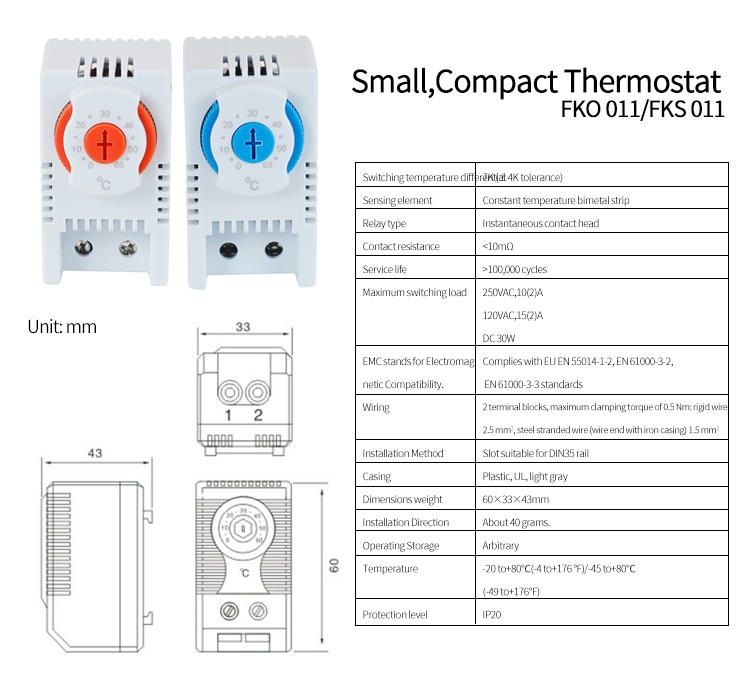

Parâmetros do produto
| Diferença de temperatura de comutação | Elemento de detecção | Tipo de relé | Resistência ao contato | Vida de serviço | Carga máxima de comutação | Padrões EMC para compatibilidade eletromagnética | |
| 7k ( ± 4K tolerância) | Tira bimetal de temperatura constante | Cabeça de contato instantânea | <10mΩ | > 100.000 ciclos | 250VAC, 10 (2) A 120VAC, 15 (2) A DC30W | Consegue com os padrões da UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 | |
| Fiação | Método de instalação | Invólucro | Dimensões peso | Direção de instalação | Armazenamento operacional | Temperatura | Nível de proteção |
| 2 bloco terminal, torque máximo de fixação de 0,5 nm; fio rígido 2,5 mm², arame térreo de aço (revestimento de ferro final) de 1,5 mm² | Slot adequado para trilho DIN35 | Plástico, ul, cinza claro | 60 × 33 × 43mm | Cerca de 40 gramas | Arbitrário | -20 a +80 ° C (-4 a +176 ° F)/-45 a +80 ° C (-49 a +176 ° F) | IP20 |

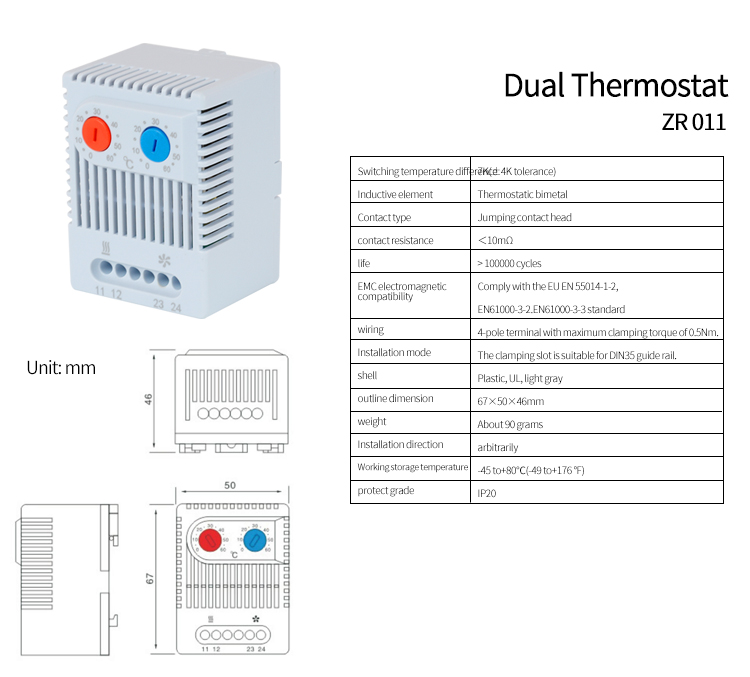

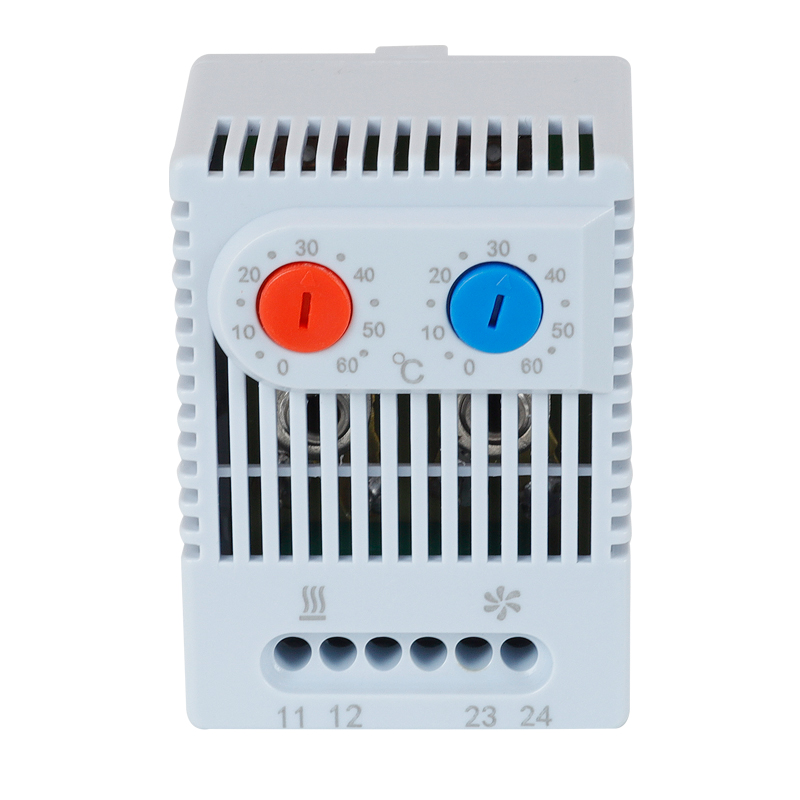

Termostato duplo ZR 011 Tabela
| Diferença de temperatura de comutação | Elemento indutivo | Tipo de contato | Resistência ao contato | vida | Compatibilidade eletromagnética EMC | Temperatura de armazenamento de trabalho |
| 7k ± 4k (com tolerância) | Bimetal termostático | Cabeça de contato de salto | <10mΩ | > 100.000 ciclos | Está em conformidade com a UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 padrão | -40 a +80 ° C (-49 a +176 ° F) |
| Fiação | Modo de instalação | concha | Dimensão de contorno | peso | direção de instalação | Proteger Grade |
| Terminal de 4 polos com torque máximo de fixação de 0,5 nm | O slot de aperto é adequado para trilho de guia DIN35 | Plástico, ul, cinza claro | 67*50*46mm | Cerca de 90 gramas | Arbitrário | IP20 |

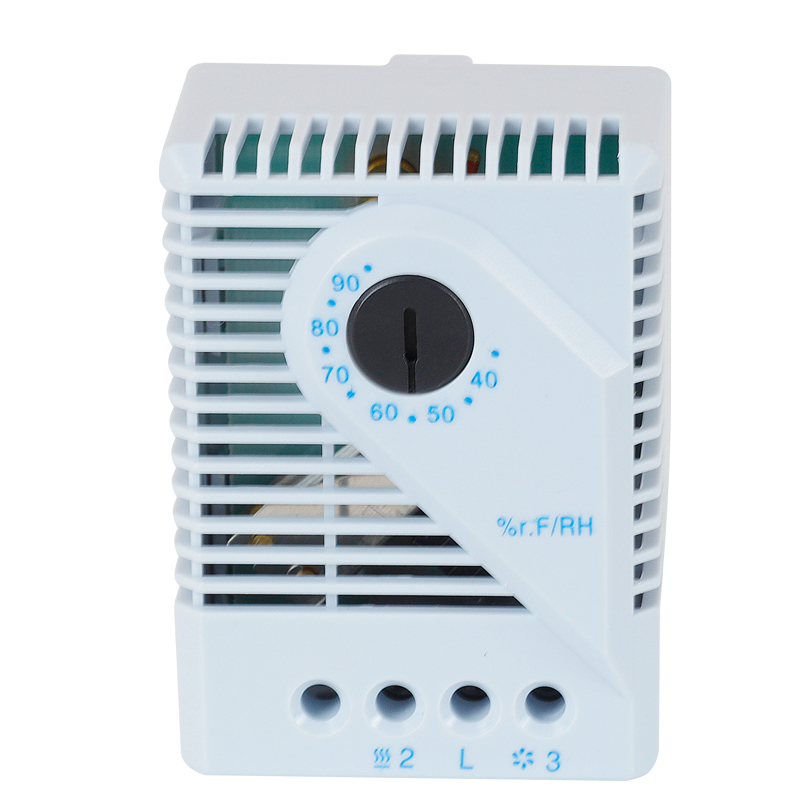

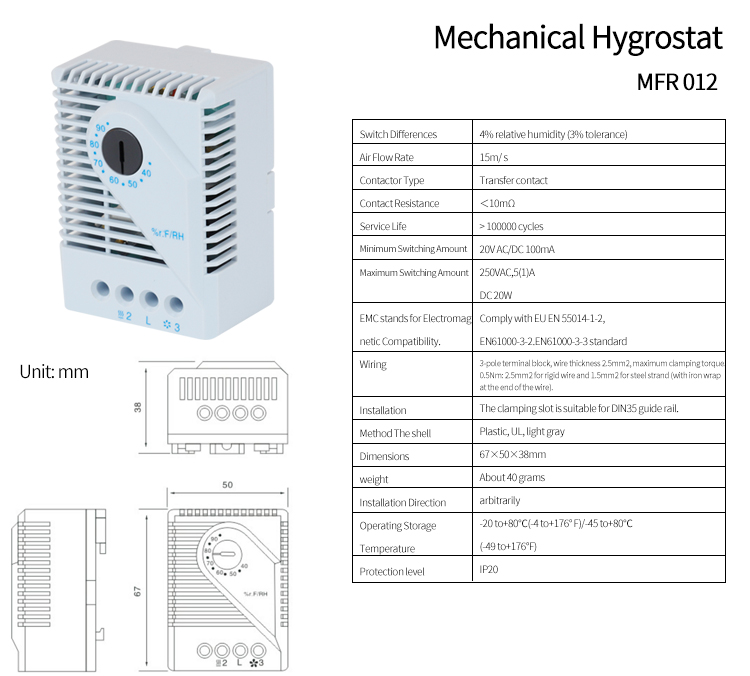

Tabela de parâmetros Hygrostat MFR 012 mecânica
| Alternar diferenças | Taxa de fluxo de ar | Tipo de contator | Resistência ao contato | Vida de serviço | Quantidade de comutação mínima | Quantidade de comutação máxima | Padrões EMC para compatibilidade com a ElectroMag Netic |
| 4% de umidade relativa (tolerância a 3%) | 15m/s | Transferir contato | <10mΩ | > 100000 ciclos | 20V AC/DC 100mA | 250VAC, 5 (1) A DC 20W | Cumprir com a UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 padrão |
| Fiação | Instalação | Método o shell | Dimensions | Peso | Direção de instalação | Temperatura de armazenamento operacional | Nível de proteção |
| Bloqueio do terminal de 3 polos, espessura do fio 2,5 mm², torque máximo de fixação de 0,5 nm: 2,5 mm² para fio rígido e 1,5 mm² para fios de aço (com envoltório de ferro no final do fio) | O slot de aperto é adequado para trilho de guia DIN35 | Plástico, ul, cinza claro | 67 × 50 × 38mm | Cerca de 40 gramas | Arbitrariamente | -20 a +80 ° C (-4 a +176 ° F)/-45 a +80 ° C (-49 a +176 ° F) | IP20 |

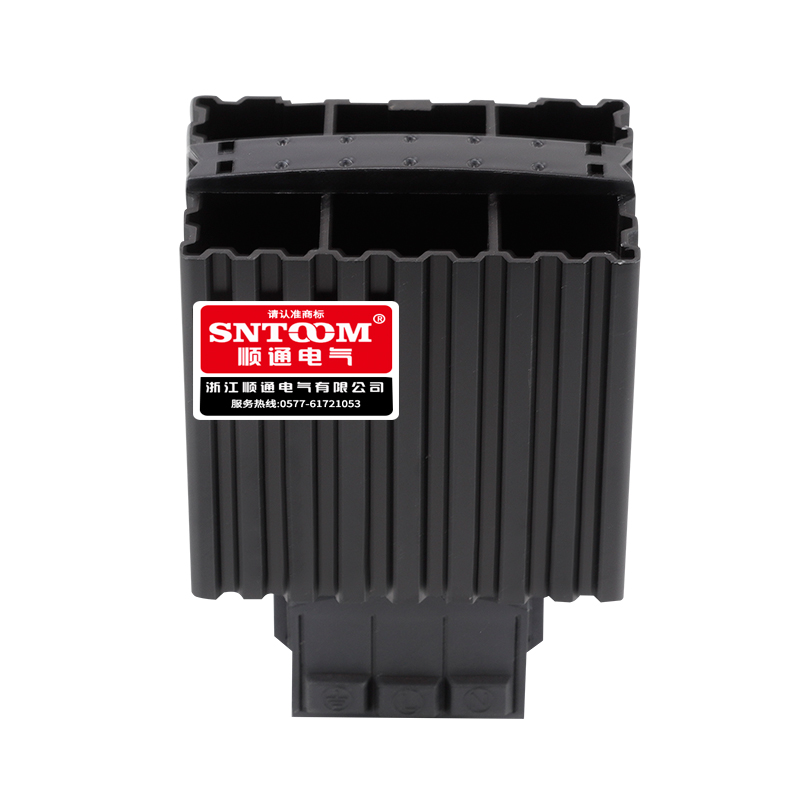

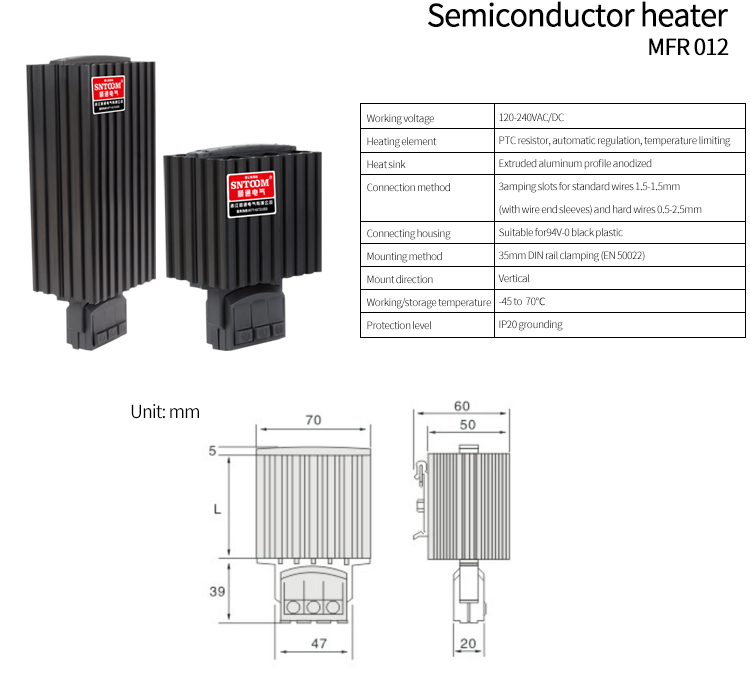

Aquecedor semicondutor MFR 012 Tabela de parâmetros
| Tensão de trabalho | Elemento de aquecimento | Dissipador de calor | Método de conexão | |
| 120-240VAC/DC | Resistor PTC, regulação automática, limitação de temperatura | Perfil de alumínio extrudado anodizado | 3 slots de ampolagem para fios padrão 1,5-1,5 mm (com mangas extremas de fio) e fios duros 0,5-2,5 mm | |
| Conectando alojamento | Método de montagem | Direção de montagem | Temperatura de trabalho/armazenamento | Nível de proteção |
| Adequado para plástico preto 94V-0 | Grampo de trilho DIN de 35 mm (EN 50022) | Vertical | -45 a 70 ° C. | Fundição IP20 |

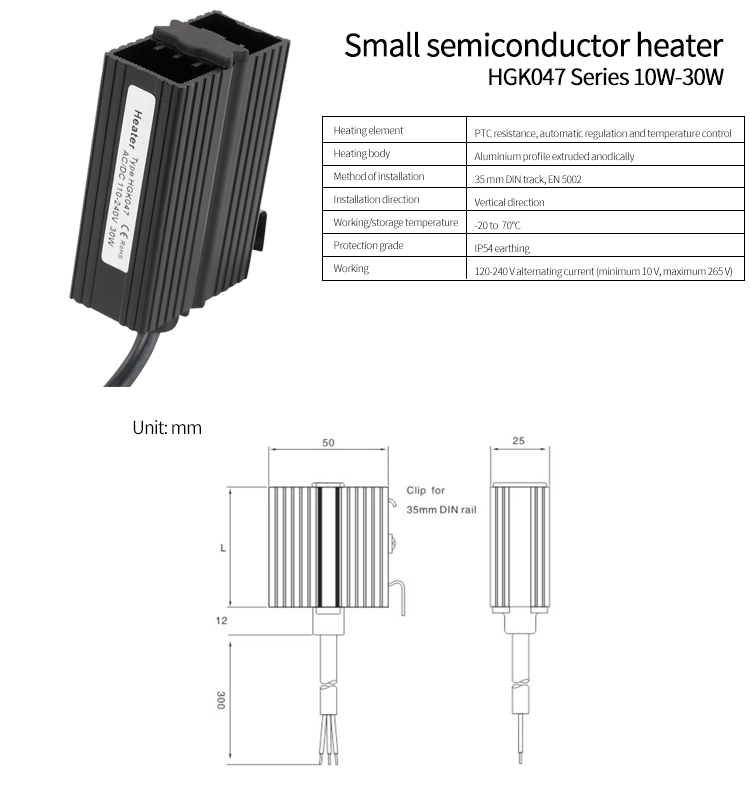

Pequeno aquecedor semicondutor HGK047 Série 10W-30W Tabela de parâmetros
| Elemento de aquecimento | Corpo de aquecimento | Método de instalação | Direção de instalação | Temperatura de trabalho/armazenamento | Grau de proteção | Trabalhando |
| Resistência ao PTC, regulação automática e controle de temperatura | Perfil de alumínio extrudado anodicamente | Trilha Din de 35 mm, EN 50022 | Direção vertical | -20 a 70 ° C. | IP54 Aterramento | 120-240 V Corrente alternada (mínimo de 10 V, máximo de 265 V) |
Introdução ao termostato pequeno e compacto
No domínio dos dispositivos de controle de temperatura, o pequeno termostato compacto se destaca como uma solução inovadora e eficiente. Também conhecido como regulador de temperatura em miniatura ou um controlador de mini termostato portátil, este dispositivo combina precisão, portabilidade e facilidade de uso em um único pacote compacto.
No coração deste pequeno dispositivo termostato, há um controlador de temperatura altamente sensível. Ele garante regulação precisa e estável de temperatura, tornando -o ideal para aplicações que exigem gerenciamento térmico preciso. A estrutura compacta do controlador e a concha externa de alta endurecimento não apenas protegem seus componentes internos, mas também contribuem para sua durabilidade e longevidade, garantindo que ela possa suportar as demandas do uso diário.
Um dos recursos de destaque deste controlador de temperatura é sua estrutura compacta. Apesar de seu tamanho pequeno, ele inclui funcionalidade poderosa, oferecendo desempenho confiável em várias configurações. A alta dureza de seu invólucro garante resistência a impactos e fatores ambientais, aumentando sua confiabilidade.
Este termostato pequeno e compacto possui várias vantagens importantes. Seu tamanho em miniatura permite a colocação flexível em espaços apertados, tornando -o perfeito para aplicações onde o espaço é de um prêmio. A interface amigável garante uma operação fácil, com controles simples para ajustar as configurações de temperatura. Além disso, possui um terminal inferior para fiação conveniente, simplificando a instalação. O quadro do pé fixo fornece montagem estável, garantindo que o dispositivo permaneça com segurança.
Além disso, oferece excelente sensibilidade ao controle, permitindo ajustes precisos de temperatura. O material de isolamento usado em sua construção garante um gerenciamento térmico eficiente, enquanto seu design robusto garante confiabilidade a longo prazo.
Em conclusão, o pequeno termostato compacto é uma solução versátil e confiável de controle de temperatura. Se você se refere a ele como um controlador de temperatura, um regulador de temperatura em miniatura ou um controlador de termostato portátil, este dispositivo oferece desempenho excepcional em um pacote compacto e durável. Sua combinação de precisão, portabilidade e facilidade de uso o torna a escolha ideal para uma ampla gama de aplicações.
