Descrição do produto
O regulador de tensão automática da linha FSVR é um dispositivo que rastreia a alteração da tensão da linha e ajusta automaticamente a taxa de transformação do dispositivo para garantir a tensão de saída estável. A tensão de entrada pode ser ajustada automaticamente na faixa de -20% a +10%. É especialmente adequado para linhas com grandes flutuações de tensão ou linhas com quedas de grande tensão. Este regulador de tensão do alimentador está instalado em série a 6kV, 10kV, na parte média e traseira da linha de 35kV, a tensão da linha é ajustada dentro de um determinado intervalo para garantir a tensão da fonte de alimentação do usuário e reduzir a perda da linha da linha. Além disso, o regulador de tensão automática do alimentador de FSVR também é adequado para subestações em que o transformador principal não tem a capacidade de ajustar a tensão. Instale esse tipo de regulador de tensão no lado da tomada do transformador da subestação para garantir a tensão do barramento no lado da tomada. É amplamente utilizado na rede nacional de energia rural, grade de energia urbana, campo de petróleo, carvão, indústria química, subestação e outros campos.
Recurso
Todo o dispositivo possui grande capacidade, baixa perda, tamanho pequeno e fácil instalação e manutenção;
Ajuste automaticamente a posição da engrenagem de troca de troca de tricô tri-fase, rastreando a alteração da tensão, com ação confiável e precisão de ajuste de alta tensão;
A referência de tensão, atraso de ação, intervalo permitido, limite dos tempos pode ser ajustado de acordo com as necessidades, e a configuração de parâmetros é flexível e conveniente;
Exiba o número de ações de engrenagem de mudança de toque FSVR On-Car e a posição atual da engrenagem, com as indicações de engrenagem mais altas e mais baixas;
Com o limite superior e a proteção do limite inferior da posição da engrenagem, a função de limite de tempo de ação, que melhora efetivamente a confiabilidade do produto;
O controlador possui funções rápidas de queda rápida e menor tensão. Quando a linha está em excesso de tensão ou no estado de menor tensão, o controlador bloqueia automaticamente; Para garantir a operação segura do trocador de toque de carga
O controlador adota chip de controle de grau industrial, que possui alta confiabilidade e forte capacidade anti-interferência, que pode se adaptar ao ambiente ao ar livre;
Com a interface de comunicação RS485, os parâmetros do controlador podem ser visualizados e modificados dentro de 30m a partir do ponto de instalação através do módulo de comunicação sem fio.
O controle remoto da nuvem pode ser adicionado.
Padrões de produtos
1. Padrões de design de produção
JB8749-1998 Requisitos técnicos gerais para reguladores de tensão
GB1094-2013 Transformador de energia
GB/T6451-2008 Parâmetros e requisitos técnicos de transformador de energia imersa trifásica
GB/T17468-1998 Diretrizes para a seleção de transformadores de energia
GB10230-2007 Tap trocador de toque em carga
GB/T1058-1989 Diretrizes de aplicação para troca de toque on-line
DL/T572-2010 Regulamentos de operação do transformador de energia
2. Padrões básicos para uso
A tensão do ponto de instalação do regulador de tensão automática da linha FFSVR atende ao padrão de desvio de tensão de tensão da fonte de alimentação nacional GB/T12325-2008: O valor absoluto dos desvios positivos e negativos da tensão da fonte de alimentação de 35kv e acima não excede 10% da tensão classificada ; 20kV e abaixo de três O desvio permitido da tensão da fonte de alimentação de fase é de ± 7% da tensão nominal; O desvio permitido da tensão da fonte de alimentação monofásica de 220V é de +7%, -10% da tensão nominal.
Parâmetros técnicos
1. Condições ambientais
1.1 Altitude: ≤2000m
1.2 Temperatura ambiente: -25 ℃ ～+45 ℃
1.3 Umidade relativa: menos de 90%
1.4 Capacidade anti-poluição: Nível III
1.5 INSTALAÇÃO INCLUSÃO: <2%
1.6 Não há meio sujo ou corrosivo ao redor do dispositivo que afeta seriamente o desempenho do isolamento do dispositivo, e não há risco de incêndio e explosão no local de trabalho e nenhuma vibração grave.
Nota: Quando o ambiente de trabalho excede as condições acima, o usuário precisa de instruções especiais ao fazer o pedido.

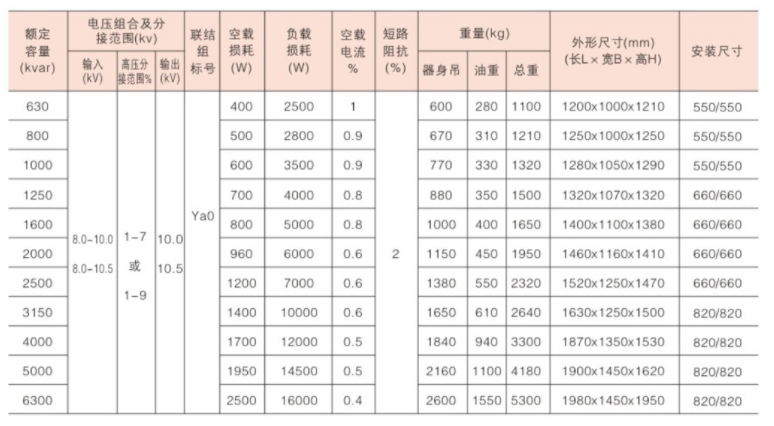

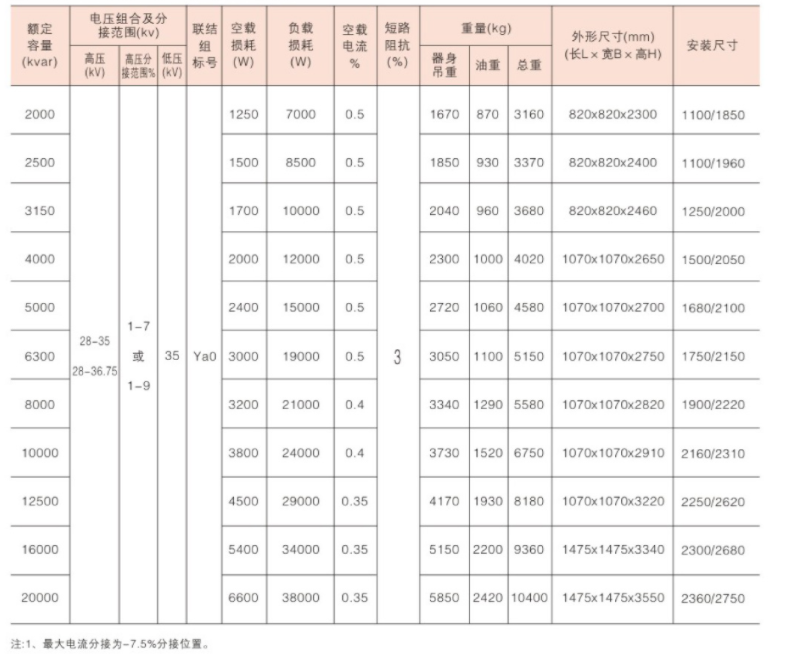

2. Parâmetros técnicos
2,1 Capacidade nominal: 630KVA, 800KVA, 1000KVA, 1250KVA, 1600KVA, 2000KVA, 3150KVA, 4000KVA, 5000KVA 6300KVA, 8000KVA 10000KVA, etc. Especificações especiais podem ser personalizadas.
2.2 Tensão nominal: 0,4kV, 6kV, 10kV, 35kV
2.3 Taxa de frequência: 50 Hz
2.4 Faixa de ajuste de tensão: -20%~+20%
2.5 engrenagens: 7-9 engrenagens
2.6 Grupo de conexão: YA0
2.7. Grau de óleo do transformador: 25#, 45#
2.8 Método de resfriamento: Onan
2.9 Nível de isolamento: LI60KV/AC25KV (6KV), LI75KV/AC35KV (10KV), LI200KV/AC85KV (35KV)
2.10 O regulador de pressão automática da linha FFSVR adota um tanque de óleo corrugado totalmente selado com indicação de temperatura do óleo e válvula de liberação de pressão; O tanque possui uma fonte de alimentação de sinal interno e amostragem para fornecer sinais de amostragem e energia de trabalho para o controlador;
3. Os parâmetros básicos do interruptor regulador:
3.1 A resistência de cada contato com o comutador: está relacionado ao número de trocadores de toque em carga, <500μΩ
3.2 Mudar o tempo de operação elétrica para uma vez: 10s
3.3 Tempo de comutação da resistência à transição da chave: 15 ～ 24ms
3.4 A vida elétrica dos contatos do interruptor sob a capacidade nominal:> 50000 vezes
3.5 Switch Mechanical Life:〉 500000 vezes
3.6 Modo de transição de comutação: resistência única ou dupla resistência
4. Parâmetros de desempenho do regulador:
4.1 Fonte de alimentação: AC/DC 110-450V
4.2 Frequência nominal: 50Hz
4.3 Consumo máximo de energia: 25W
4.4 Entrada analógica: 2 tensões (0-250V)
4.5 Entrada de interruptor: entradas de contato vazias de 10 vias
4.6 saída de chave: 2 Way (AC250V/380V L6A)
4.7 Precisão da medição: tensão (0,5%)
4.8 Nível anti-interferência: atenda aos requisitos do nível IEC61000-4: 1995
Recursos e benefícios principais:
Regulamento de alimentação on -line: A série SVR opera perfeitamente em tempo real, monitorando e ajustando continuamente a tensão de saída para manter um nível preciso e estável. Essa capacidade de alimentação on -line garante que, mesmo durante as flutuações repentinas na tensão de entrada, a saída permaneça constante, protegendo seu equipamento de danos potenciais.
Regulação da tensão de precisão: Equipado com algoritmos de controle avançado, o transformador atinge a precisão excepcional da regulação da tensão, normalmente dentro de ± 1% ou melhor. Essa precisão é crucial para manter o desempenho e a longevidade de dispositivos eletrônicos sensíveis, como computadores, servidores, equipamentos médicos e máquinas de precisão.
Compatibilidade de faixa de tensão ampla: T
A série SVR foi projetada para lidar com uma ampla gama de variações de tensão de entrada, tornando -a adequada para várias condições e locais da grade. Essa flexibilidade garante uma operação confiável em diversos ambientes, de grades urbanos estáveis a ar rural remoto ou instável
EAS.
Gerenciamento de energia eficiente: O transformador utiliza componentes de alta eficiência e estratégias de controle inteligente para minimizar as perdas de energia e otimizar o uso de energia. Isso contribui para a economia de custos, a geração de calor reduzida e uma pegada de carbono menor.
Proteção contra surtos e transientes: Capacidades integradas de proteção e supressão transitória protegem seu equipamento de picos e quedas de tensão prejudiciais, fornecendo uma camada extra de proteção contra distúrbios de energia.
Fácil instalação e manutenção: O transformador da série SVR foi projetado para instalação e manutenção simples. Ele vem com instruções claras de instalação, interfaces de controle amigáveis e recursos de monitoramento remoto (opcional), simplificando a configuração, operação e solução de problemas.
Construção confiável e durável: Construído com materiais de alta qualidade e construção robusta, o transformador foi projetado para confiabilidade e durabilidade a longo prazo. Pode suportar ambientes industriais severos e manter um desempenho consistente ao longo do tempo.
Aplicações:
Equipamentos eletrônicos sensíveis e data centers
Instalações médicas e laboratórios
Manufatura e automação industrial
Infraestrutura de telecomunicações e redes
Centros de pesquisa e desenvolvimento
Em qualquer lugar, uma fonte de alimentação estável e confiável é crucial
Conclusão:
A série SVR Feed Online Feed Automático Regulando e estabilizador Transformador é a solução ideal para manter uma fonte de alimentação estável e de alta qualidade em aplicações críticas. Suas capacidades avançadas de regulamentação de tensão, ampla compatibilidade e gerenciamento de energia eficiente o tornam um ativo valioso para qualquer organização que se baseie em equipamentos ou processos sensíveis eletrônicos. Entre em contato conosco hoje para saber mais sobre como a série SVR pode aprimorar a confiabilidade e o desempenho do seu sistema de fonte de alimentação.
