S13-M100-200-315KVA
SNTOOM
S13-M.RL-80-1600/10 Tipo Transformador imerso totalmente selado é adequado para AC 50Hz, tensão de trabalho classificada em 10kV e abaixo no sistema de energia, como petróleo, metalurgia, indústria química, indústria de luzes de unhas e outras empresas e outras empresas e Lugares empoeirados do transformador de distribuição.
Condições de trabalho
Altitude: não mais que 1000m; ◆ Temperatura ambiente: -40 ℃ ~+40 ℃.
Características estruturais
Núcleo de ferro
O desempenho do material não é inferior a 2a7zh100 folha de aço de silício laminado a frio; Estrutura simétrica tridimensional tridimensional trifásica, há o circuito magnético trifásico mais curto e mais equilibrado; Cada grupo (rolo) chip por tira de aço fina na máquina de enrolamento especial, uniformidade e aperto de pressão; Estrutura do núcleo por tratamento de recozimento a vácuo, para remover a tensão, melhorar as propriedades eletromagnéticas. O núcleo de ferro do triângulo não precisa de processamento de corte e perfuração, eliminando o núcleo de ferro tradicional das costuras transversais e longitudinais, reduzindo a resistência magnética; A seção transversal da coluna do núcleo é redonda, o núcleo do maior fator de enchimento, a estrutura tridimensional triangular, de modo que seus circuitos magnéticos trifásicos são iguais e os mais curtos, a realização da estrutura do núcleo do transformador ideal que as pessoas sonham.

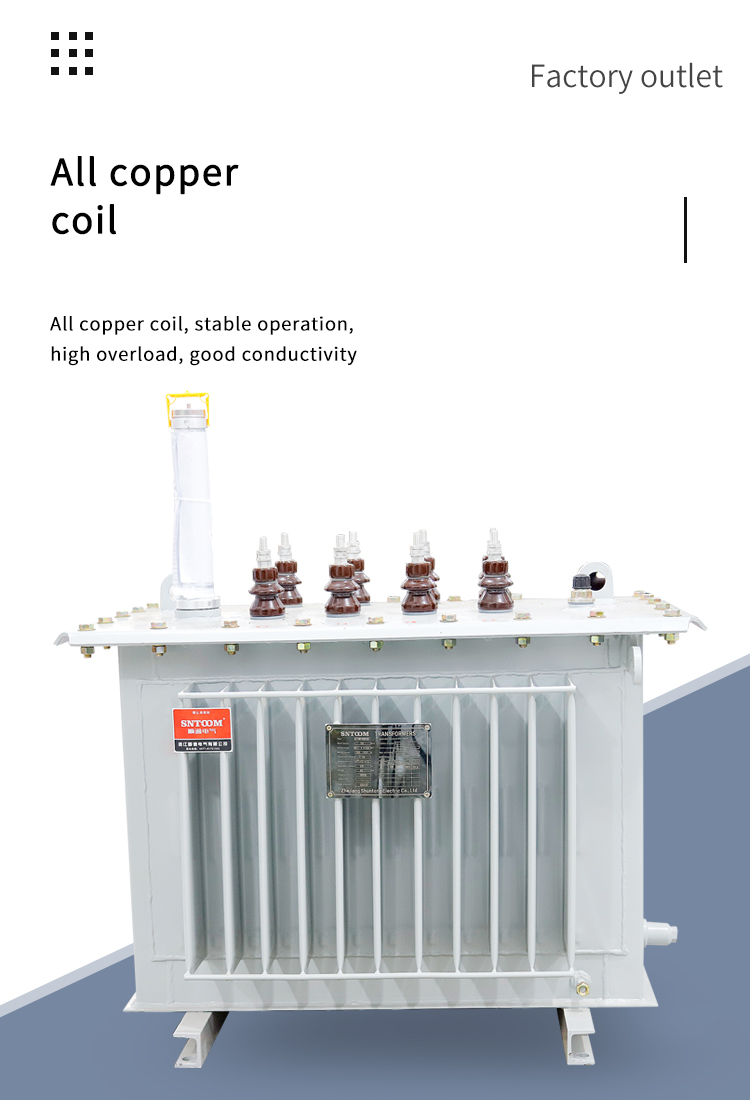

Enrolamento
Os enrolamentos são feitos de canal de óleo ondulado, não impregnado com tinta e amarrado com fita adesiva; Os enrolamentos são bobinas de núcleo de cobre; Os enrolamentos de alta tensão têm torneiras correspondentes aos requisitos da tensão da torneira, que são levados ao trocador de torneira, que é montado na tampa da caixa e só pode ser alterado para a tensão da torneira após o corte da fonte de alimentação.

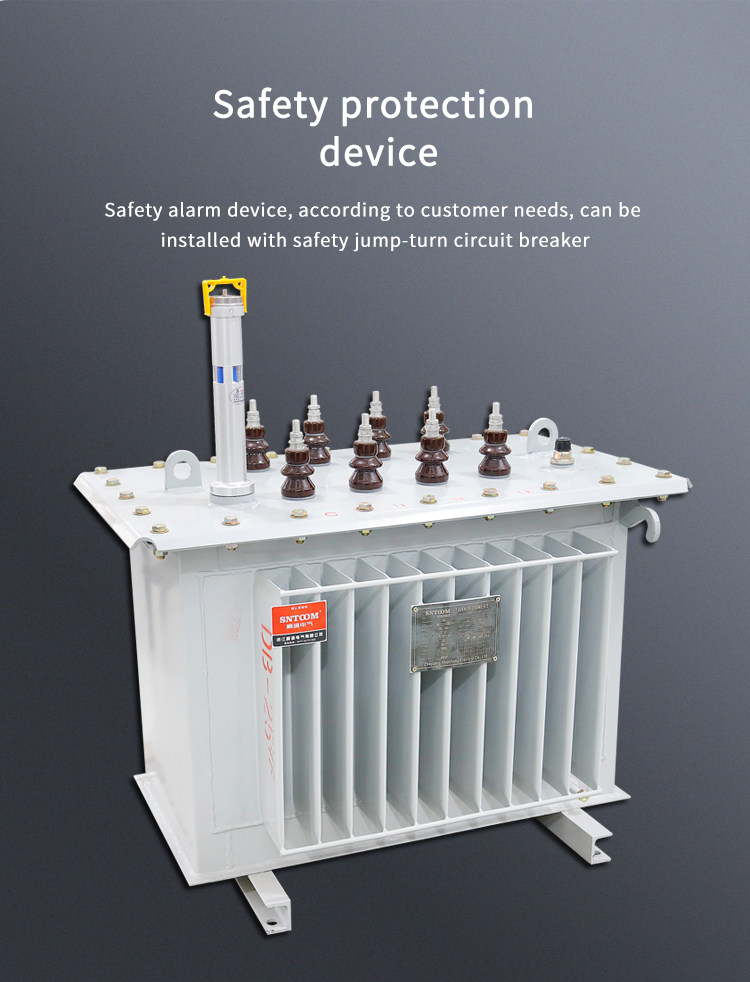

Dispositivo de proteção de segurança
Os transformadores de 80 ~ 1600kvA estão equipados com válvulas de alívio de pressão; De acordo com os requisitos do usuário, os relés de gás com terminais de alarme e viagem podem ser instalados.
Dispositivo de medição de temperatura do óleo
Tanque de óleo de óleo do transformador O tanque de óleo do transformador consiste em parede ondulada, a superfície adota a pulverização eletrostática de poeira, o filme de pintura é firme. O radiador ondulado não apenas tem função de resfriamento, mas também tem função "respiratória", a elasticidade do radiador ondulado pode compensar a mudança do volume de óleo do transformador causado pelo aumento e queda da temperatura. Portanto, não há gabinete de armazenamento de óleo no transformador selado, o que reduz a altura geral do transformador; Transformador selado, o processo de injeção de óleo de vácuo é usado na montagem, que remove completamente a umidade no transformador, e o óleo do transformador não está em contato com o ar. Efetivamente impedem a intrusão de oxigênio e umidade no transformador e levam à possibilidade de degradação do isolamento do transformador e envelhecimento do óleo do transformador; portanto, não realize regularmente o teste de amostra de óleo.
